離心泵葉輪上“小通孔”是做什么的

作者：泵閥來源：離心泵發布時間：2026-04-22

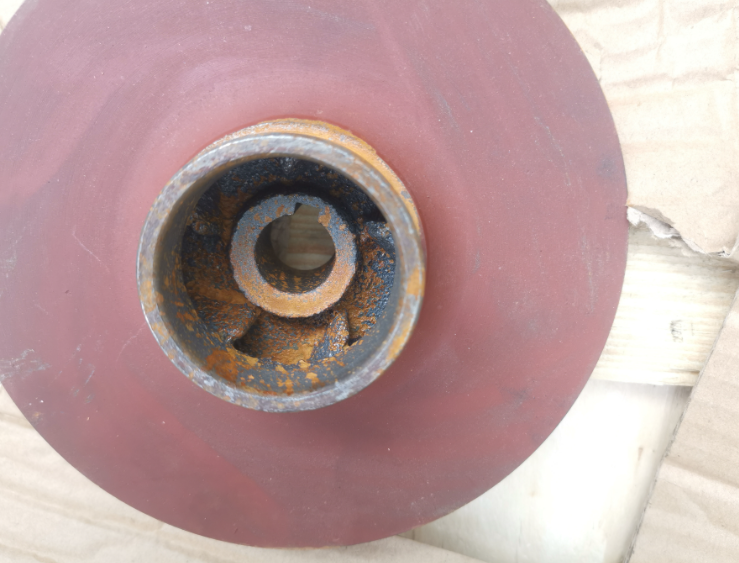

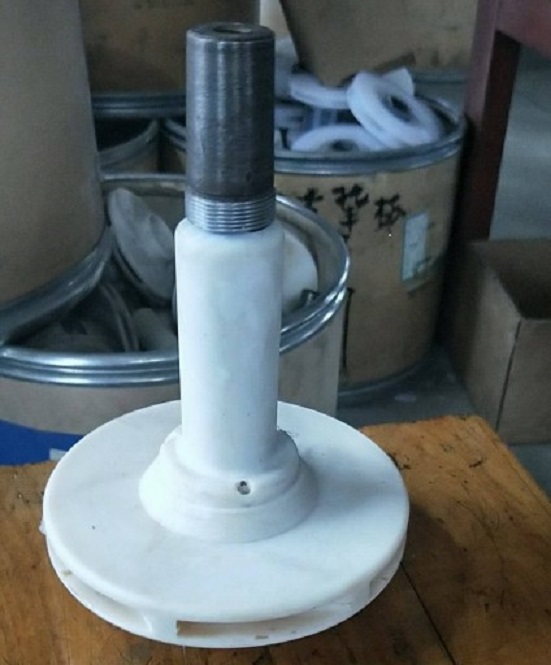

在離心泵的定期檢修中，細心者常會發現在后蓋板葉輪的根部，分布著數個大小均勻的小孔。這一看似簡單的設計，實則是保障泵組長期穩定運行的核心工程智慧之——平衡孔。
1、平衡孔的協同系統與附加效益
平衡孔并非獨立工作，它需要與以下組件構成一個完整的平衡系統：與減壓腔配合：平衡孔通常與泵體上的減壓腔（或叫平衡腔）協同工作，共同構成壓力平衡系統。與軸承的協同：經平衡孔平衡后剩余的殘余軸向力（通常為5%-10%），由推力軸承承擔，從而極大延長了軸承的使用壽命。帶來的附加效益：保護機械密封：穩定的軸向結構避免了葉輪大幅竄動，為機械密封創造了理想的工作環境，防止因軸向位移導致的密封面磨損和泄漏。緩解磨損：平衡孔引入的回流對軸封填料具有一定的冷卻和潤滑作用。

2、問題的根源：軸向力從何而來？
要理解平衡孔的作用，先需認識離心泵內的“軸向力”問題。產生機理：對于常見的后蓋板葉輪，其進口側為低壓區，而后蓋板與泵體間的腔室為高壓區。這種前后壓力不均衡，會產生一個將葉輪向進口側持續推動的巨大力，即軸向力。力的大小：該力可達成千上萬牛頓，對泵的穩定運行構成嚴重威脅。
3、平衡孔技術的局限性與應對
盡管平衡孔技術有效且經濟，但也存在其固有的局限性：效率損失：平衡孔導致的內部回流（約占理論流量的2%-4%）會造成功率損耗，略微降低泵的運行效率。適用性限制：禁用于含顆粒介質：當輸送的液體含有固體顆粒時，平衡孔極易被堵塞或磨損，失去平衡作用，并可能加劇葉輪損壞。在此類工況下，應選用閉式葉輪并配合其他平衡方式，如背葉片。不適用于高速泵：在超高轉速工況下，平衡孔可能因應力集中而成為疲勞裂紋的起源點。工程案例：某水廠發現清水泵的推力軸承頻繁損壞。經拆解，發現葉輪平衡孔因水質臨時惡化而被微量雜質部分堵塞，導致軸向力平衡失效，遠超軸承設計負荷。徹底清理平衡孔并改善進水過濾后，問題得到根治。

4、平衡孔：以壓差制衡壓差的巧思
平衡孔是貫穿葉輪后蓋板至進口區域的通孔，其核心功能是顯著降低有害的軸向力。工作原理：引入平衡壓力：高壓腔室的液體通過平衡孔被引至葉輪進口側的低壓區。建立壓力平衡：這一回流過程，有效降低了作用在葉輪后蓋板上的壓力。實現力系平衡：從而使葉輪前后兩側的壓力趨于平衡，將絕大部分軸向力抵消。
5、維護要點與檢查標準
定期檢查：在大修期間，必須檢查平衡孔是否存在沖蝕擴大、堵塞或結垢現象。孔徑控制：如因沖蝕導致孔徑顯著增大，應考慮更換葉輪，以免內部回流過大，效率嚴重下降。工況匹配：嚴格根據輸送介質的特性，判斷是否適合采用帶平衡孔的葉輪。對于高純度、無顆粒的清水介質，此設計為經濟有效。
葉輪上的平衡孔，是離心泵設計中一個“以簡單解決復雜問題”的典范。它通過精巧的流體壓力引導，有效化解了困擾泵運行的軸向力難題，顯著提升了設備的可靠性。深入理解其工作原理、優勢與局限，對于泵的正確選型、高效運行與精準維護具有重要的指導意義。
